📐 Phân tích thiết kế & thẩm tra Loading Beam – Bracket trong công trình công nghiệp
Trong quá trình vận hành nhà xưởng, nhà máy và các công trình công nghiệp, nhu cầu nâng – hạ – trung chuyển thiết bị, hàng hóa tải trọng lớn ngày càng phổ biến. Để đáp ứng yêu cầu này, nhiều chủ đầu tư lựa chọn lắp đặt Loading Beam và Bracket bổ sung vào kết cấu hiện hữu.
Tuy nhiên, đây lại là nhóm cấu kiện không nằm trong hệ kết cấu tiêu chuẩn ban đầu, nhưng phải chịu tải trọng tập trung lớn, tải động và ảnh hưởng trực tiếp đến an toàn lao động. Vì vậy, việc phân tích thiết kế và thẩm tra Loading Beam – Bracket là yêu cầu kỹ thuật không thể xem nhẹ.
1️⃣ Đặc điểm làm việc của Loading Beam & Bracket
🔹 Loading Beam – dầm chịu tải tập trung đặc biệt
Khác với dầm sàn hoặc dầm khung thông thường, Loading Beam thường:
-
Chịu tải trọng tập trung tại một số vị trí xác định
-
Làm việc với tải động trong quá trình nâng – hạ
-
Có chu kỳ làm việc lặp lại nhiều lần
Các yếu tố này khiến nội lực trong Loading Beam không phân bố đều, dễ phát sinh võng lớn, ứng suất cục bộ và rung động nếu thiết kế không phù hợp.
🔹 Bracket – kết cấu console chịu mô men lớn
Bracket là cấu kiện dạng tay đỡ (console), liên kết trực tiếp vào:
-
Cột thép
-
Dầm thép
-
Hoặc kết cấu bê tông cốt thép hiện hữu
Tải trọng từ Loading Beam truyền qua Bracket tạo ra mô men uốn rất lớn tại gốc liên kết, khiến Bracket thường trở thành điểm nguy hiểm nhất trong toàn bộ hệ nâng.
2️⃣ Những rủi ro kết cấu thường gặp trong thực tế
Qua quá trình kiểm định và đánh giá an toàn chịu lực, có thể nhận thấy các rủi ro phổ biến sau:
-
Võng dầm vượt giới hạn cho phép nhưng không được phát hiện sớm
-
Xuất hiện nứt mối hàn sau thời gian ngắn vận hành
-
Bu lông liên kết làm việc vượt khả năng chịu lực
-
Bracket bị xoắn, mất ổn định cục bộ
-
Nội lực truyền sang dầm, cột hiện hữu gây nguy cơ lan truyền hư hỏng
Điểm nguy hiểm là các hiện tượng này thường không xảy ra đột ngột, mà phát triển âm thầm trong quá trình sử dụng.
3️⃣ Các sai lầm phổ biến khi thiết kế Loading Beam – Bracket
❌ Chỉ xét tải tĩnh
Nhiều trường hợp chỉ xét trọng lượng hàng nâng và bản thân kết cấu, trong khi:
-
Tải động
-
Hệ số va đập
-
Tải lệch tâm
mới là yếu tố quyết định mức độ nguy hiểm.
❌ Không kiểm tra chuyển vị
Một kết cấu có thể chưa vượt ứng suất cho phép, nhưng:
-
Võng lớn
-
Rung động mạnh
vẫn gây mất an toàn trong quá trình vận hành.
❌ Xem nhẹ liên kết
Bu lông và mối hàn thường là:
-
Điểm tập trung nội lực
-
Vị trí dễ hư hỏng nhất
-
Nguyên nhân chính gây sự cố kết cấu
4️⃣ Căn cứ tiêu chuẩn trong thiết kế & thẩm tra
Do đặc thù chịu tải lớn, việc thiết kế Loading Beam & Bracket cần tuân thủ:
-
Quy định xác định tải trọng và tổ hợp tải
-
Tiêu chuẩn thiết kế kết cấu thép
-
Giới hạn chuyển vị cho phép
-
Quy định kiểm tra ứng suất và ổn định
-
Tiêu chuẩn thiết kế và kiểm tra mối hàn
Việc tuân thủ tiêu chuẩn giúp hồ sơ:
-
Có giá trị kỹ thuật và pháp lý
-
Phục vụ tốt cho công tác kiểm định, audit
-
Là cơ sở làm việc với bảo hiểm khi cần thiết
5️⃣ Quy trình phân tích & thiết kế Loading Beam
🔹 Bước 1: Phân tích điều kiện làm việc
Bao gồm:
-
Mục đích sử dụng
-
Tải trọng nâng lớn nhất
-
Chu kỳ và tần suất làm việc
-
Điều kiện lắp đặt thực tế

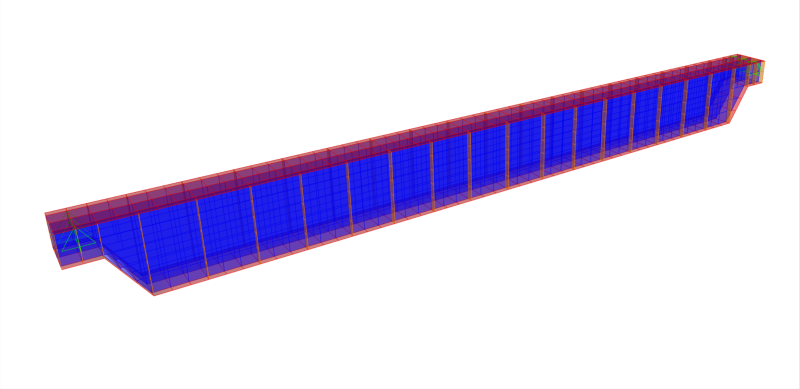

🔹 Bước 2: Lập mô hình tính toán
Mô hình cần phản ánh đúng:
-
Điều kiện gối tựa
-
Vị trí đặt tải
-
Liên kết giữa Loading Beam và Bracket
-
So sánh chuyển vị đứng với giới hạn cho phép
-
Đánh giá khả năng làm việc lâu dài của kết cấu
🔹 Bước 4: Kiểm tra ứng suất
-
Ứng suất tại bản cánh
-
Ứng suất tại bản bụng
-
Ứng suất tại các tấm tăng cứng
6️⃣ Phân tích thiết kế Bracket – hạng mục then chốt
Bracket được tính toán như dầm console, cần kiểm tra đồng thời:
-
Uốn
-
Cắt
-
Xoắn
-
Ổn định cục bộ
Nội dung kiểm tra Bracket bao gồm:
-
Chuyển vị đầu tay đỡ
-
Ứng suất tại gốc liên kết
-
Khả năng chịu lực của bu lông, mối hàn
-
Ảnh hưởng đến dầm, cột hiện hữu
7️⃣ Vai trò của thẩm tra độc lập đối với Loading Beam – Bracket
Thẩm tra là bước đánh giá độc lập nhằm:
-
Rà soát giả thiết tải trọng
-
Kiểm tra mô hình tính toán
-
Phát hiện rủi ro tiềm ẩn
-
Đưa ra kết luận về mức độ an toàn chịu lực
Trong nhiều trường hợp, chủ đầu tư lựa chọn dịch vụ thiết kế và thẩm tra Loading Beam – Bracket để kiểm soát rủi ro trước khi đưa hệ nâng vào vận hành chính thức.
👉 (Tham khảo chi tiết tại trang dịch vụ: https://kiemdinhxuongecons.com/thiet-ke-tham-tra-loading-beam-bracket/)
8️⃣ Mối liên hệ giữa thẩm tra Loading Beam và kiểm định an toàn chịu lực
Trong các đợt:
-
Audit nhà xưởng
-
Đánh giá an toàn chịu lực
-
Làm việc với bảo hiểm
Loading Beam & Bracket thường là hạng mục bị yêu cầu kiểm tra đầu tiên do mức độ rủi ro cao và ảnh hưởng trực tiếp đến an toàn lao động.
Việc có hồ sơ thiết kế và thẩm tra rõ ràng giúp:
-
Chủ động kiểm soát rủi ro
-
Tránh yêu cầu dừng vận hành
-
Dễ dàng làm việc với các bên liên quan
9️⃣ Khi nào nên thực hiện thiết kế & thẩm tra chuyên sâu?
-
Lắp mới hệ nâng tải lớn
-
Tăng tải trọng so với ban đầu
-
Cải tạo công trình đang vận hành
-
Không có hồ sơ thiết kế gốc
-
Phục vụ kiểm định, audit, bảo hiểm
🔚 Kết luận
Loading Beam & Bracket là nhóm cấu kiện:
⚠️ Nhỏ về hình thức – lớn về rủi ro kỹ thuật
Việc phân tích, thiết kế và thẩm tra bài bản giúp:
-
Đảm bảo an toàn lâu dài
-
Ngăn ngừa sự cố kết cấu
-
Chủ động kiểm soát rủi ro trong vận hành công trình
