Kiểm định nhà xưởng trước khi nâng tải cầu trục

Kiểm định nhà xưởng trước khi nâng tải cầu trục là công việc khảo sát, kiểm tra và đánh giá khả năng chịu lực của hệ kết cấu nhà xưởng khi doanh nghiệp dự kiến thay thế hoặc nâng cấp cầu trục có sức nâng lớn hơn. Phạm vi đánh giá thường tập trung vào dầm đỡ cầu trục, cột, vai cột, liên kết, móng và các cấu kiện chịu ảnh hưởng từ tải trọng vận hành.

Trong nhiều nhà máy cơ khí, sản xuất kết cấu thép hoặc gia công thiết bị công nghiệp, nhu cầu nâng cấp cầu trục thường xuất hiện khi doanh nghiệp thay đổi sản phẩm hoặc tăng khối lượng hàng hóa cần nâng hạ.

Chẳng hạn, một nhà xưởng đang sử dụng cầu trục 5 tấn muốn nâng lên 10 tấn. Vấn đề không chỉ là thay thiết bị có sức nâng lớn hơn. Hệ kết cấu hiện hữu phải được đánh giá lại theo thông số của cầu trục dự kiến lắp đặt.

Đối với Kiểm Định Econs, mục tiêu quan trọng nhất của công tác kiểm định là xác định liệu kết cấu hiện hữu có đáp ứng điều kiện vận hành mới hay cần điều chỉnh, gia cường trước khi nâng cấp.

1. Nâng tải cầu trục có cần kiểm định kết cấu nhà xưởng không?

Khi nâng sức nâng cầu trục, cần đánh giá khả năng chịu lực của hệ kết cấu tiếp nhận tải trọng từ cầu trục trước khi đưa thiết bị mới vào sử dụng. Không nên chỉ căn cứ vào sức nâng ghi trên thiết bị cũ hoặc tình trạng vận hành hiện tại để kết luận hệ kết cấu đủ khả năng chịu tải.

Cầu trục truyền tải trọng xuống nhà xưởng thông qua bánh xe, ray, dầm đỡ, vai cột, cột và móng.

Khi thay đổi thiết bị, các thông số có thể thay đổi gồm:

Tải trọng bánh xe lớn nhất và nhỏ nhất.
Trọng lượng bản thân cầu trục.
Khoảng cách các bánh xe.
Số lượng bánh xe.
Lực ngang khi cầu trục di chuyển.
Lực dọc ray do tăng tốc hoặc hãm.
Tần suất và chế độ làm việc.
Vị trí bất lợi của xe con và vật nâng.

Do đó, nâng sức nâng từ 5 tấn lên 10 tấn không đồng nghĩa toàn bộ tải trọng tác dụng lên kết cấu tăng đúng hai lần. Nội lực thực tế phụ thuộc vào cấu tạo thiết bị và tổ hợp tải trọng.

**Nâng tải cầu trục có cần kiểm định kết cấu nhà xưởng không?**

2. Cầu trục truyền tải trọng xuống nhà xưởng như thế nào?

Để xác định đúng phạm vi kiểm định, trước hết cần hiểu đường truyền lực của cầu trục.

Vật nâng và cầu trục → bánh xe → ray → dầm đỡ cầu trục → vai cột → cột → móng → nền đất.

Ngoài tải trọng thẳng đứng, hệ kết cấu còn có thể chịu lực ngang và lực dọc phát sinh trong quá trình cầu trục hoạt động.

Tải trọng thẳng đứng

Bao gồm ảnh hưởng từ trọng lượng bản thân cầu trục, xe con, vật nâng và các tác động vận hành được xét theo tiêu chuẩn, thông số thiết bị.

Tải trọng truyền xuống dầm đỡ thông qua các bánh xe tại những vị trí thay đổi theo chuyển động của cầu trục.

Lực ngang

Lực ngang có thể phát sinh trong quá trình di chuyển, tăng tốc, hãm hoặc do các tác động liên quan đến vận hành cầu trục.

Những lực này ảnh hưởng đến hệ dầm đỡ, liên kết, cột và hệ giằng liên quan.

Lực dọc ray

Khi cầu trục tăng tốc hoặc hãm theo phương chạy dọc nhà xưởng, lực dọc ray có thể truyền vào hệ kết cấu.

Vì vậy, việc kiểm tra dầm cầu trục không chỉ dừng ở khả năng chịu uốn do tải trọng thẳng đứng.

3. Những bộ phận nào cần kiểm định trước khi nâng tải cầu trục?

Phạm vi kiểm định phải được xác định theo đường truyền lực và cấu tạo thực tế của nhà xưởng.

Hạng mục	Nội dung cần đánh giá
Dầm đỡ cầu trục	Khả năng chịu uốn, cắt, ổn định, độ võng và ảnh hưởng tải trọng lặp
Ray cầu trục	Hiện trạng, độ thẳng, cao độ, liên kết với dầm
Vai cột	Cấu tạo, khả năng truyền lực và tình trạng liên kết
Cột nhà xưởng	Nội lực, độ mảnh, ổn định, biến dạng và khả năng chịu lực
Hệ giằng	Khả năng tiếp nhận và truyền tải trọng ngang, dọc
Bu lông, mối hàn	Hiện trạng và khả năng làm việc của liên kết
Móng	Phản lực mới, khả năng chịu lực và điều kiện nền đất

Kiểm tra dầm đỡ cầu trục

Dầm đỡ cầu trục là cấu kiện cần được ưu tiên đánh giá khi nâng sức nâng thiết bị.

Khác với nhiều dầm thông thường, dầm đỡ cầu trục chịu tải trọng bánh xe di chuyển và có thể chịu tác động lặp lại với tần suất đáng kể.

Kỹ sư cần xác định:

Tiết diện thực tế của dầm.
Chiều dài nhịp.
Cấu tạo gối tựa.
Tình trạng biến dạng.
Tình trạng ăn mòn.
Liên kết dầm với vai cột.
Cấu tạo và liên kết ray.
Các dấu hiệu nứt tại vị trí nhạy cảm.

Đối với dầm thép, cần chú ý những vị trí có ứng suất tập trung hoặc chịu tác động lặp lại.

Kiểm tra cột và vai cột

Khi tải trọng bánh xe tăng, phản lực truyền xuống vai cột cũng có thể thay đổi.

Kỹ sư cần đánh giá khả năng chịu lực của vai cột, bản mã, sườn tăng cứng, liên kết và tiết diện cột.

Đặc biệt, tải trọng cầu trục có thể làm thay đổi nội lực của cột theo cả phương đứng và phương ngang.

Một cột đang làm việc ổn định với cầu trục cũ chưa chắc đáp ứng được điều kiện vận hành của thiết bị mới.

Kiểm tra liên kết bu lông và mối hàn

Các liên kết tại dầm đỡ, vai cột và hệ giằng phải được khảo sát phù hợp với vai trò chịu lực.

Những dấu hiệu cần quan tâm gồm bu lông lỏng, thiếu bu lông, bản mã biến dạng, ăn mòn hoặc nứt mối hàn.

Tùy mục tiêu đánh giá, kỹ sư có thể lựa chọn phương pháp kiểm tra trực quan hoặc kiểm tra không phá hủy phù hợp.

Tham khảo thêm:

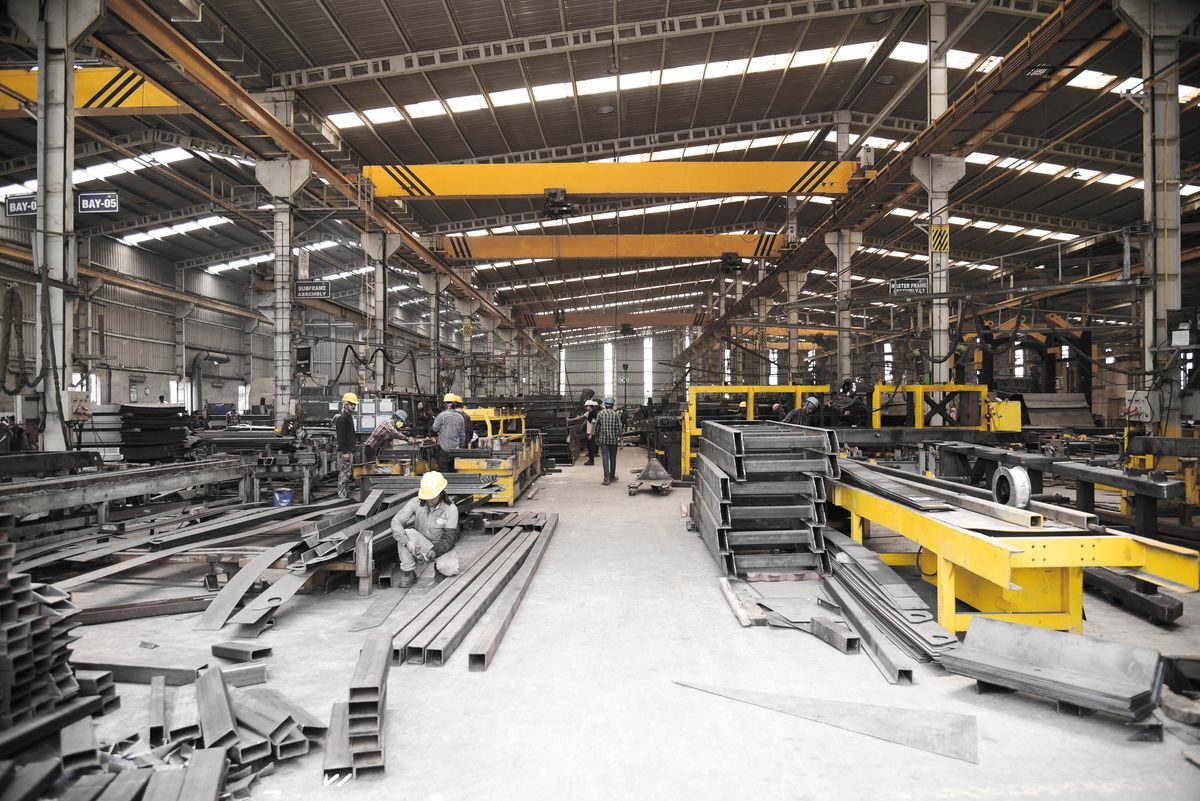

**Những bộ phận nào cần kiểm định trước khi nâng tải cầu trục?**

4. Nâng cầu trục từ 5 tấn lên 10 tấn có phải gia cường nhà xưởng?

Không thể kết luận phải gia cường chỉ dựa vào mức tăng sức nâng danh định. Cần sử dụng thông số kỹ thuật của cầu trục mới để tính toán và kiểm tra hệ kết cấu hiện hữu.

Ví dụ, một nhà xưởng đang sử dụng cầu trục 5 tấn và dự kiến thay bằng cầu trục 10 tấn.

Trước khi đánh giá, cần thu thập ít nhất các dữ liệu liên quan:

Thông số	Cầu trục hiện hữu	Cầu trục dự kiến
Sức nâng danh định	5 tấn	10 tấn
Trọng lượng bản thân	Theo hồ sơ thiết bị	Theo hồ sơ thiết bị mới
Tải trọng bánh xe	Cần xác định	Cần xác định
Khoảng cách bánh xe	Cần xác định	Cần xác định
Nhóm/chế độ làm việc	Theo thiết bị	Theo thiết bị mới
Tốc độ và đặc điểm vận hành	Theo thiết bị	Theo thiết bị mới

Bảng trên chỉ là ví dụ về dữ liệu đầu vào, không phải kết quả tính toán.

Sau khi có thông số, kỹ sư tiến hành xác định nội lực bất lợi của dầm đỡ, kiểm tra cột, liên kết và nền móng.

Kết quả có thể cho thấy kết cấu hiện hữu đáp ứng, cần gia cường một số vị trí hoặc phải điều chỉnh phương án nâng cấp.

Không nên quyết định gia cường trước khi xác định được tải trọng thực tế của thiết bị mới.

5. Vì sao tải trọng bánh xe quan trọng hơn việc chỉ biết cầu trục bao nhiêu tấn?

Sức nâng danh định thể hiện khối lượng vật nâng cho phép theo đặc tính thiết bị. Tuy nhiên, dầm đỡ cầu trục tiếp nhận tải trọng thông qua các bánh xe.

Vì vậy, khi đánh giá kết cấu, kỹ sư cần quan tâm đến tải trọng bánh xe lớn nhất, vị trí bánh xe và tổ hợp tải trọng bất lợi.

Hai cầu trục có cùng sức nâng danh định vẫn có thể tạo ra tác động khác nhau lên dầm đỡ nếu khác trọng lượng bản thân, số bánh xe, khoảng cách bánh xe hoặc cấu hình xe con.

Đây là lý do không nên chỉ lấy sức nâng cầu trục nhân với một hệ số tùy ý để kiểm tra khả năng chịu lực.

Dữ liệu đầu vào cần được xác định từ hồ sơ thiết bị, yêu cầu thiết kế và các tiêu chuẩn áp dụng.

6. Tải trọng động và chế độ làm việc ảnh hưởng đến kết cấu ra sao?

Cầu trục là thiết bị nâng hạ có chuyển động. Trong quá trình vận hành, kết cấu chịu tác động không hoàn toàn giống một tải trọng tĩnh đặt cố định.

Khi nâng, hạ, tăng tốc, hãm hoặc di chuyển vật nâng, hệ kết cấu có thể chịu các tác động bổ sung.

Ngoài cường độ tải trọng, số chu kỳ làm việc và phổ tải cũng là những thông tin quan trọng đối với việc đánh giá ảnh hưởng mỏi của cấu kiện và liên kết.

Một cầu trục có sức nâng lớn nhưng sử dụng không thường xuyên có điều kiện làm việc khác với cầu trục hoạt động liên tục nhiều ca mỗi ngày.

Tuy nhiên, không được tự động xem cầu trục ít sử dụng là an toàn hơn nếu chưa kiểm tra các trạng thái giới hạn và tải trọng bất lợi.

7. Khi nào cần kiểm tra móng nhà xưởng trước khi nâng tải cầu trục?

Cần xem xét nền móng khi tải trọng và nội lực truyền xuống cột thay đổi do nâng cấp cầu trục.

Việc kiểm tra móng không chỉ liên quan đến tải trọng thẳng đứng mà còn có thể bao gồm mô men, lực ngang và điều kiện làm việc của hệ móng.

Các trường hợp cần chú ý:

Tăng đáng kể tải trọng cầu trục.
Thay đổi vị trí hoặc cấu hình dầm đỡ.
Bổ sung cột hoặc vai đỡ.
Công trình xuất hiện lún hoặc nghiêng.
Không có hồ sơ thiết kế móng.
Có dấu hiệu hư hỏng tại chân cột.

Tùy dữ liệu hiện có, kỹ sư có thể phải kiểm tra hồ sơ móng, khảo sát hiện trạng, đào kiểm tra cục bộ hoặc thực hiện các công việc bổ sung cần thiết.

Có thể tham khảo dịch vụ Kiểm định móng nhà xưởng.

8. Nhà xưởng không có bản vẽ kết cấu có nâng tải cầu trục được không?

Có thể nghiên cứu phương án nâng tải, nhưng phải xác minh đủ dữ liệu để đánh giá kết cấu hiện hữu.

Với công trình không còn bản vẽ, cần xác định lại các thông số liên quan như:

Lưới cột và nhịp khung.
Cao độ và khẩu độ cầu trục.
Tiết diện dầm đỡ.
Cấu tạo vai cột.
Tiết diện cột.
Hệ giằng.
Cấu tạo liên kết.
Đặc trưng vật liệu cần thiết.
Thông tin móng và nền đất.

Đồng thời, doanh nghiệp cần cung cấp hồ sơ kỹ thuật của cầu trục dự kiến lắp đặt.

Nếu chưa có thông số thiết bị, việc đánh giá chỉ có thể thực hiện trên cơ sở các giả thiết hoặc yêu cầu tải trọng được xác định rõ. Kết luận phải nêu phạm vi và điều kiện áp dụng, tránh hiểu nhầm là đã chấp thuận mọi loại cầu trục cùng sức nâng.

9. Quy trình kiểm định nhà xưởng trước khi nâng tải cầu trục

Một chương trình kiểm định phù hợp thường gồm các bước sau:

Bước 1: Thu thập thông tin cầu trục hiện hữu và thiết bị mới

Cần xác định sức nâng, trọng lượng thiết bị, tải trọng bánh xe, khoảng cách bánh xe, chế độ làm việc và các thông số vận hành liên quan.

Bước 2: Nghiên cứu hồ sơ kết cấu nhà xưởng

Thu thập bản vẽ dầm đỡ cầu trục, cột, vai cột, liên kết, hệ giằng và móng.

Bước 3: Khảo sát hiện trạng

Kiểm tra thực tế dầm đỡ, ray, vai cột, cột và các vị trí có dấu hiệu bất thường.

Bước 4: Đo đạc và thí nghiệm bổ sung

Lựa chọn công việc kiểm tra theo dữ liệu còn thiếu và mục tiêu tính toán.

Bước 5: Xác định tải trọng thiết kế

Sử dụng thông số cầu trục mới để xác định tải trọng và các tổ hợp cần xem xét theo tiêu chuẩn phù hợp.

Bước 6: Tính toán kết cấu

Kiểm tra dầm đỡ, cột, liên kết, hệ giằng và nền móng trong phạm vi chịu ảnh hưởng.

Bước 7: Đánh giá kết quả

Xác định những cấu kiện đáp ứng và những vị trí cần xử lý hoặc bổ sung dữ liệu.

Bước 8: Kiến nghị giải pháp

Đề xuất giữ nguyên, điều chỉnh phương án hoặc gia cường kết cấu khi cần thiết.

Kết quả đánh giá phải gắn với thông số cầu trục đã sử dụng trong tính toán.

10. Có thể chỉ gia cường dầm cầu trục mà không kiểm tra cột và móng?

Không nên quyết định như vậy trước khi xác định đường truyền lực.

Gia cường dầm đỡ có thể cải thiện khả năng chịu lực của riêng cấu kiện đó, nhưng tải trọng cuối cùng vẫn truyền qua vai cột, cột và móng.

Nếu tải trọng cầu trục mới làm tăng nội lực tại các bộ phận phía dưới, việc chỉ gia cường dầm chưa chắc giải quyết được toàn bộ vấn đề.

Một phương án gia cường hợp lý cần được xây dựng từ kết quả kiểm tra hệ kết cấu có liên quan.

Trong một số trường hợp, thay đổi cấu hình thiết bị hoặc bổ sung hệ đỡ độc lập có thể là phương án đáng nghiên cứu.

11. Những dấu hiệu nào cho thấy hệ dầm cầu trục cần được kiểm tra?

Trong quá trình vận hành, doanh nghiệp nên lưu ý những biểu hiện bất thường như:

Dầm đỡ có biến dạng rõ rệt.
Xuất hiện nứt tại mối hàn hoặc vùng liên kết.
Bu lông liên kết bị lỏng hoặc thiếu.
Ray có hiện tượng xô lệch bất thường.
Bản mã hoặc vai cột biến dạng.
Xuất hiện hư hỏng lặp lại tại cùng vị trí.
Cột có dấu hiệu nghiêng hoặc biến dạng.
Có tiếng động bất thường liên quan đến hệ kết cấu khi cầu trục hoạt động.

Những dấu hiệu này không đủ để tự kết luận nguyên nhân hoặc mức độ nguy hiểm, nhưng là cơ sở để tổ chức kiểm tra kỹ thuật.

Nếu có dấu hiệu hư hỏng nghiêm trọng, cần hạn chế hoặc dừng vận hành khu vực liên quan cho đến khi được người có chuyên môn đánh giá.

12. Kiểm định kết cấu nhà xưởng có thay thế kiểm định an toàn cầu trục không?

Không. Đây là hai phạm vi công việc khác nhau.

Kiểm định kết cấu nhà xưởng tập trung đánh giá khả năng chịu lực của hệ dầm đỡ, cột, liên kết, móng và các bộ phận kết cấu có liên quan.

Trong khi đó, kiểm định kỹ thuật an toàn cầu trục tập trung vào bản thân thiết bị nâng và các yêu cầu an toàn kỹ thuật áp dụng cho thiết bị.

Việc nâng cấp cầu trục cần xem xét đầy đủ cả điều kiện an toàn của thiết bị và khả năng tiếp nhận tải trọng của công trình.

Một cầu trục đạt yêu cầu kiểm định kỹ thuật an toàn không đồng nghĩa hệ kết cấu nhà xưởng hiện hữu mặc nhiên đủ khả năng chịu tải trọng mới.

Ngược lại, báo cáo đánh giá kết cấu nhà xưởng cũng không thay thế thủ tục kiểm định an toàn thiết bị nâng theo quy định áp dụng.

13. Chi phí kiểm định nhà xưởng trước khi nâng tải cầu trục

Chi phí kiểm định phụ thuộc vào phạm vi đánh giá và dữ liệu hiện có.

Những yếu tố thường ảnh hưởng gồm:

Số lượng cầu trục cần nâng cấp.
Chiều dài đường chạy cầu trục.
Số lượng dầm đỡ và cột liên quan.
Tình trạng hồ sơ thiết kế.
Mức độ xuống cấp của kết cấu.
Yêu cầu kiểm tra mối hàn, bu lông hoặc vật liệu.
Có cần khảo sát móng không.
Khối lượng mô hình và tính toán.
Yêu cầu thiết kế gia cường nếu phát sinh.

Doanh nghiệp nên cung cấp bản vẽ nhà xưởng, hình ảnh hệ dầm cầu trục và thông số thiết bị dự kiến để đơn vị kiểm định xác định phạm vi công việc phù hợp.

14. Câu hỏi thường gặp

Nâng cầu trục từ 5 tấn lên 10 tấn có bắt buộc phải thay dầm không?

Không thể kết luận chỉ từ sức nâng danh định. Cần xác định tải trọng bánh xe, chế độ làm việc và kiểm tra khả năng chịu lực của dầm hiện hữu.

Cầu trục mới có cùng khẩu độ với cầu trục cũ thì có cần kiểm tra kết cấu không?

Có. Cùng khẩu độ không có nghĩa tải trọng bánh xe, trọng lượng bản thân và lực vận hành giống nhau.

Có thể nâng tải cầu trục khi nhà xưởng đang sản xuất không?

Công tác khảo sát có thể được tổ chức phù hợp với hoạt động sản xuất. Tuy nhiên, những hạng mục kiểm tra cần tiếp cận đường chạy, dầm đỡ hoặc vị trí nguy hiểm phải được bố trí biện pháp an toàn và thời gian phù hợp.

Kiểm định dầm cầu trục có cần thử tải không?

Không phải mọi trường hợp đều cần thử tải kết cấu. Phương pháp đánh giá được lựa chọn theo mục tiêu kiểm định, dữ liệu hiện có và yêu cầu kỹ thuật. Không nên tự ý thử tải vượt điều kiện cho phép của hệ kết cấu hoặc thiết bị.

Nếu kết cấu không đáp ứng thì có thể gia cường không?

Có thể nghiên cứu gia cường dầm đỡ, vai cột, cột, liên kết hoặc móng tùy vị trí không đáp ứng. Giải pháp cụ thể phải dựa trên kết quả tính toán và điều kiện thi công thực tế.

Có cần kiểm tra toàn bộ nhà xưởng không?

Không nhất thiết kiểm tra toàn bộ với cùng mức độ. Phạm vi cần bao quát các cấu kiện tham gia tiếp nhận và truyền tải trọng cầu trục mới, kể cả những bộ phận không nằm ngay dưới đường chạy.

15. Kết luận

Kiểm định nhà xưởng trước khi nâng tải cầu trục là bước kỹ thuật quan trọng khi doanh nghiệp dự kiến thay thế hoặc nâng cấp thiết bị nâng có sức nâng lớn hơn.

Việc đánh giá không nên chỉ tập trung vào dầm cầu trục mà cần xem xét toàn bộ đường truyền lực, từ bánh xe, ray, dầm đỡ, vai cột, cột đến nền móng.

Đặc biệt, tải trọng bánh xe, lực ngang, lực hãm và chế độ vận hành của thiết bị mới là những thông số cần được xác định trước khi tính toán.

Kết quả kiểm định giúp chủ đầu tư lựa chọn giải pháp phù hợp: tiếp tục sử dụng kết cấu hiện hữu, điều chỉnh phương án lắp đặt hoặc gia cường những vị trí cần thiết.
